Unidades de alimentación eléctrica

Diseñado para lámparas UV y LED UV

La gama ELC de fuentes de alimentación electrónicas se ha desarrollado específicamente para el funcionamiento de lámparas UV. Optimizan la seguridad en la producción en la sala de impresión y, además, reducen los costes de explotación. Incorporan todos los componentes necesarios para el encendido de las lámparas y el control del proceso.

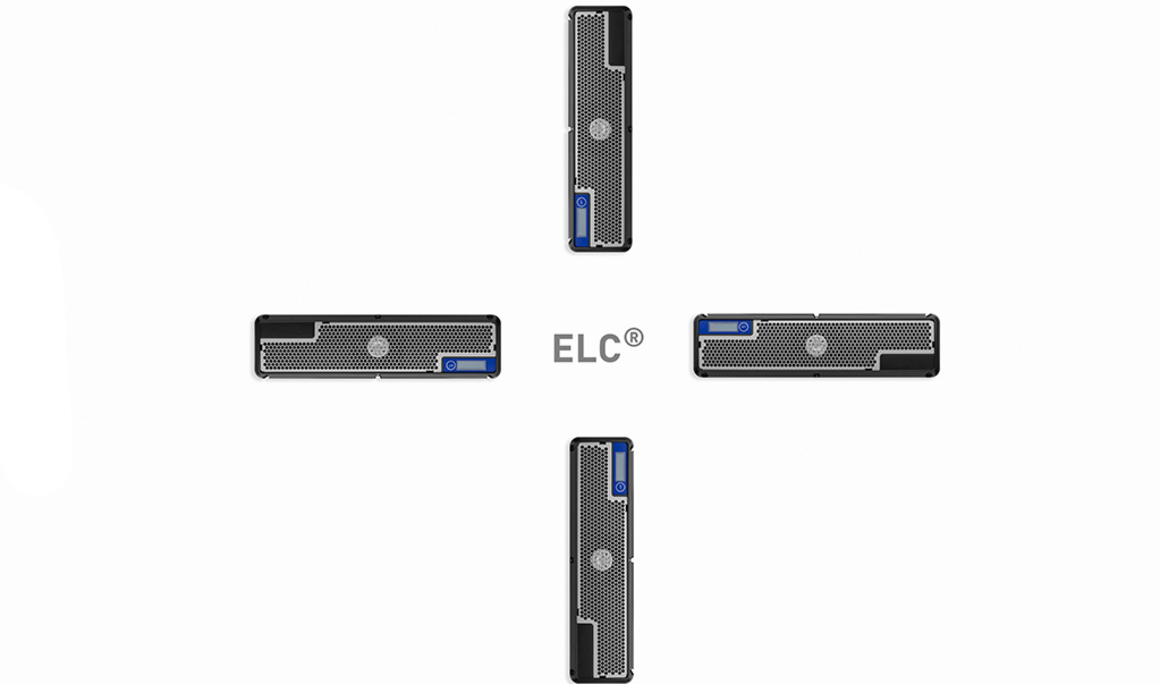

Los balastos electrónicos de la serie ELC-X son el resultado de una intensa labor de investigación y de muchos años de experiencia en el mercado. Desarrollados especialmente para el funcionamiento de lámparas UV y módulos LED, se caracterizan por su reducido espacio de instalación y su alta compatibilidad con la red eléctrica. Gracias a su innovador principio de refrigeración y a sus flexibles opciones de montaje, ofrecen una fiabilidad óptima del proceso en la impresión con unos costes operativos reducidos, independientemente del armario de control. Las amplias opciones de diagnóstico a través del bus de campo y un concepto de seguridad integral completan la serie ELC-X y la hacen ideal para entornos exigentes.

Características adicionales del ELC-X

Configuración, control y supervisión a través de la interfaz Profibus: se integra fácilmente en el sistema de control
Concepto de apilamiento
Las fluctuaciones de tensión de red se compensan mediante el control de potencia integrado
A prueba de cortocircuitos y de circuitos abiertos
Encendido electrónico integrado de la lámpara
Electrónica de control y supervisión integrada
Monitorización integrada de fallos a tierra
Refrigeración por aire
También apto para el funcionamiento de sistemas LED UV

Ventajas

Bajos costes de explotación

El sistema ELC se caracteriza por ofrecer un gran rendimiento eléctrico con un bajo consumo de energía. En función de la versión, el equipo UV puede funcionar en modo standby con una potencia de lámpara de 20 a 30%. También se pueden ahorrar más dependiendo del suministro de energía local (por ejemplo, planta de compensación, distribución de energía y clasificación de tarifas).

Mayor seguridad en el proceso

Gracias a la regulación de la potencia eléctrica, el sistema ELC permite lograr una gran estabilidad de la potencia de la lámpara. Las variaciones de la tensión de suministro de ± 10% no influyen, en absoluto, en la potencia de la lámpara, debido al sistema integrado de control y monitoreo. La impresión en materiales sensibles puede comenzar con un bajo rendimiento y el control preciso de la temperatura garantiza que no se distorsionen los sustratos sensibles al calor, incluso a velocidades de impresión reducidas.

Variabilidad

La posibilidad de modificar la intensidad de la lámpara ofrece dos claras ventajas: por una parte, se puede activar el modo standby para las pausas prolongadas, a fin de ahorrar energía, y por otra parte, se puede regular la potencia óptima de la lámpara entre el 25 y el 100% dependiendo de la velocidad de la impresión.

Construcción compacta y ligera

Gracias a su estructura extremadamente compacta, se logra reducir el espacio necesario para las cajas de mando, así como su peso, en un 50%. La posibilidad de enchufar los conectores simplifica la instalación.

Para una potencia de lámpara de hasta 36 kW

La serie ELC de IST METZ abarca prácticamente la totalidad de las aplicaciones de la industria gráfica. La serie ELC dispone de los balastos necesarios para una potencia de lámpara de 6 kW a 36 kW.

Información

Datos técnicos

ELC

Tensión de alimentación: 3 x 400 V ±10 % o 3 x 480 V ±10 %
Potencia de la lámpara: 4–32 kW, según el tipo de unidad
Rango de reducción de potencia: entre el 20 % y el 100 % aproximadamente
Factor de potencia: aprox. 0,93 nominal
Tipo de protección: IP 20
Dimensiones:
- N4–N10: 540 x 320 x 130 mm (Al x An x Pr)
- N12–N16: 650 x 261 x 263 mm (Al x An x Pr)
- N22–N32: 650 x 261 x 484 mm (Al x An x Pr)
Peso: entre 14 y 28 kg, dependiendo del tipo de unidad

ELC-X

Tensión de alimentación: 400–480 V ±10 %
Potencia de salida: 6–36 kW, según el tipo de unidad
Rango de regulación: aprox. 20–100 %
Factor de potencia: alrededor de 0,97 nominal
Grado de protección: IP 54
Dimensiones:
- ELC-X6: 125 x 470 x 320 mm (Al x An x Pr)
- ELC-X8: 125 x 470 x 420 mm (Al x An x Pr)
- ELC-X12: 125 x 470 x 420 mm (Al x An x Pr)
- ELC-X16: 250 x 470 x 420 mm (Al x An x Pr)
- ELC-X24: 250 x 470 x 420 mm (Al x An x Pr)
- ELC-X36: 375 x 470 x 420 mm (Al x An x Pr)
Peso: entre 14 y 41 kg, según el tipo de unidad
