Toute application où la dose d'UV est intéressante et qu’il est compliqué de la mesurer avec des radiomètres standards.

Ce type de mesure a typiquement besoin d’une valeur de référence. Afin d'obtenir la valeur de référence, vous devez mesurer les lampes UV lorsqu'elles sont neuves. Vous pouvez ensuite vous en servir pour déterminer une diminution au fil du temps. Comme il existe de nombreuses installations différentes, les valeurs de référence doivent être déterminées sur place.

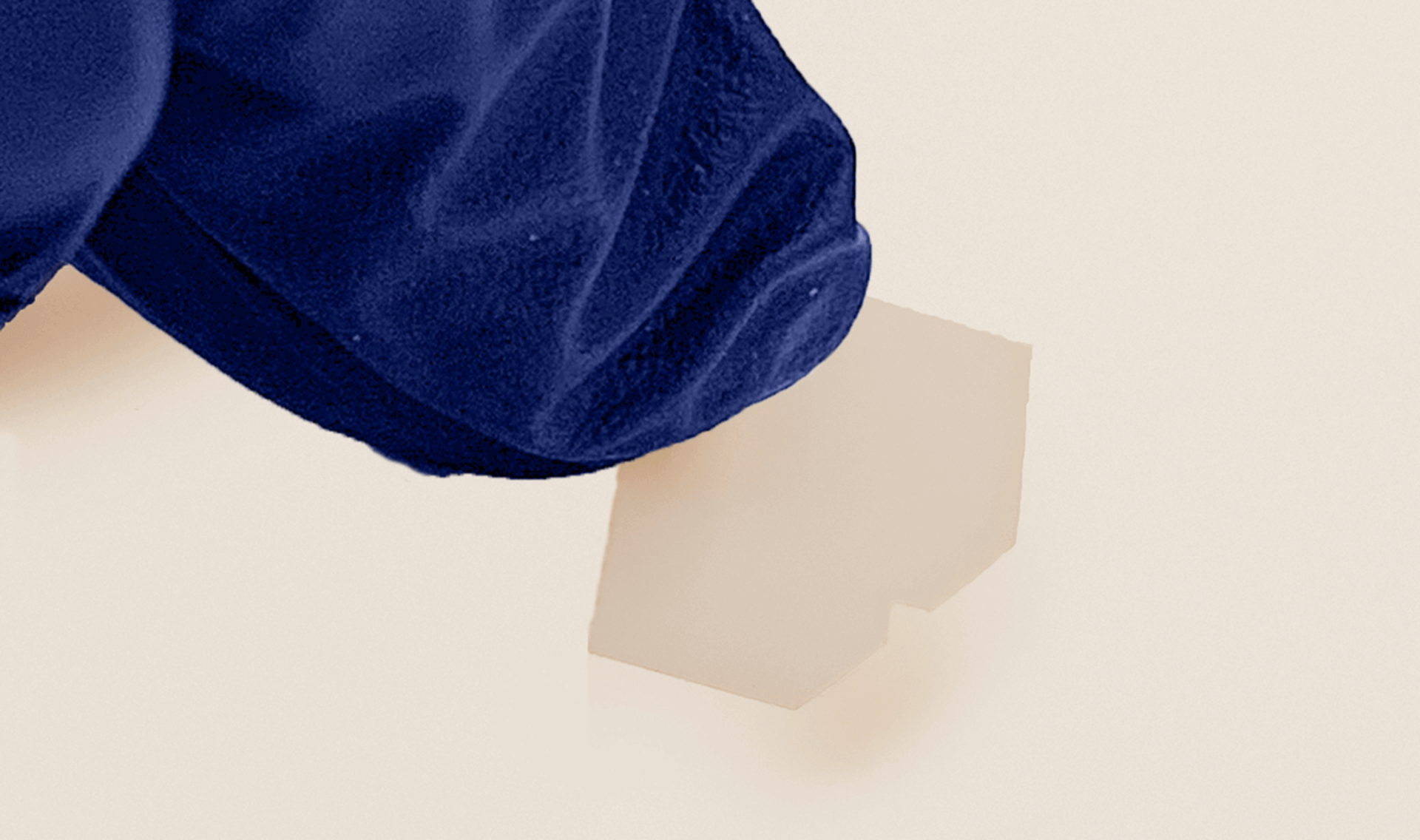

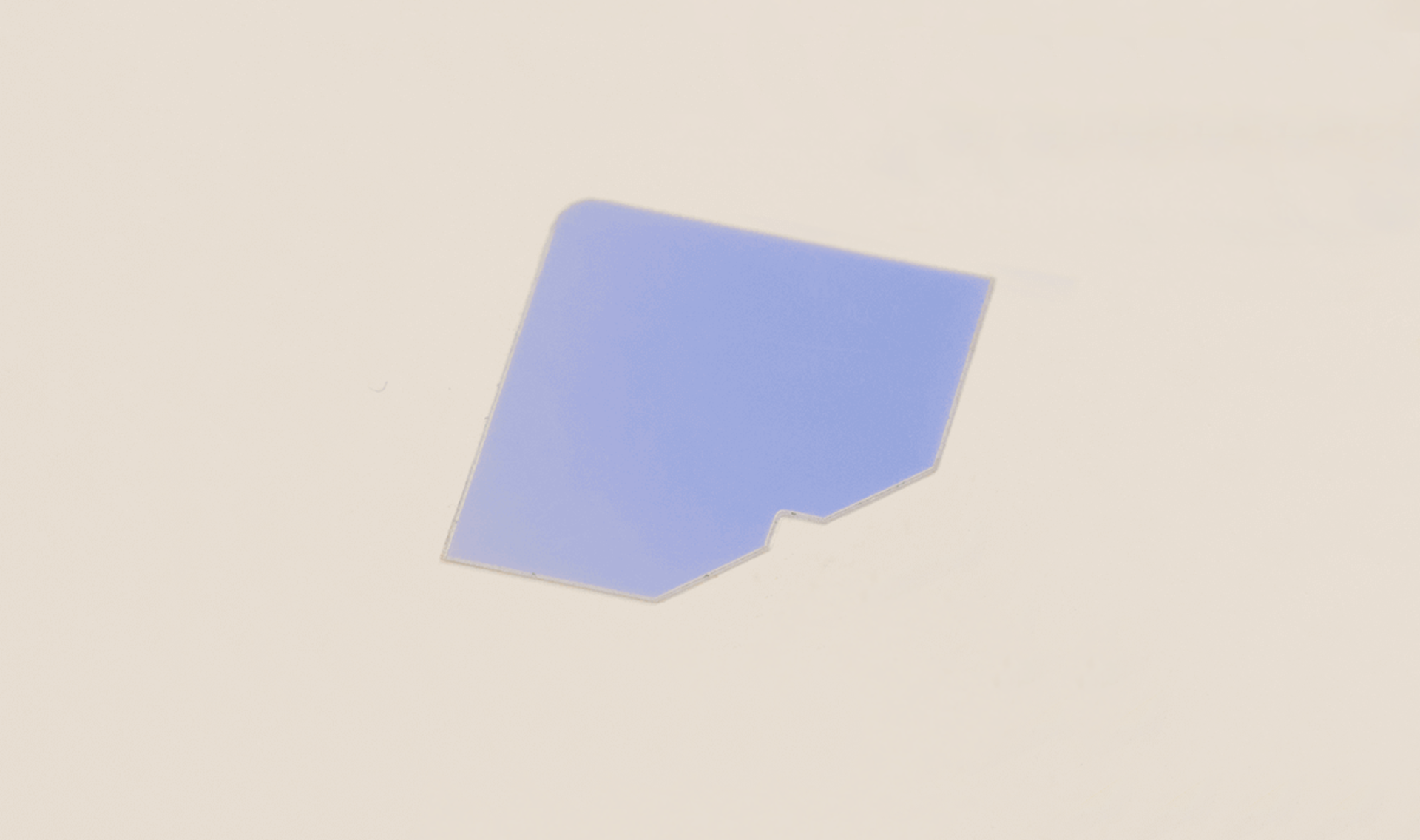

Utilisez des gants, tenez la bande dans le coin et tirez sur la bande. La bande est auto-adhésive et doit être posée sur une surface blanche pour éviter que le fond ne brille. Ne touchez pas les bandes sans gants !

Attention : n'appliquez pas les bandes de mesure lorsque la machine est en marche.

Remarque : Les bandes doivent être conservées au réfrigérateur pour garantir la qualité de la mesure pendant toute la durée de vie. Pendant le transport, utilisez le sac thermique.

Il existe un grand nombre de facteurs qui influencent la mesure. Les plus importants sont la puissance électrique, la distance à l'unité UV, le spectre lumineux, la vitesse de la machine et la forme resp. la couleur du support (courbé - plat, sombre - clair).

Recommandation : Respectez le temps de préchauffage d'au moins 5 minutes pour l'ensemble de l'unité avant la mesure et assurez des conditions de mesure cohérentes. En impression feuille à feuille, nous recommandons de passer 100 feuilles avant de mesurer et d'utiliser 3 bandes (gauche, centre, droite) pour couvrir le format d'impression

Positionnez le stick sur la bande, assurez-vous qu'il soit bien placé sur cette dernière et touchez la touche de mesure dans l'application (pas le bouton du matériel). L'application permet jusqu'à 5 mesures (après repositionnement) pour chaque bande. Après avoir effectué le nombre de mesures souhaité, une valeur moyenne est automatiquement calculée. Nous recommandons un minimum de 2 mesures.

Nous spécifions la dose d'UV en règle générale entre 200 mJ/cm² et 2000 mJ/cm². En détail, le secteur réel est fonction de la sensibilité de la bande et du spectre d'émission de la source lumineuse. L'application utilisera des recommandations en fonction du type d'UV sélectionné. La dose d'UV est inversement proportionnelle à la vitesse de la machine. Cela signifie que si la vitesse est doublée, la dose est réduite de moitié. C'est pourquoi il existe de nombreuses applications pour la mesure des UV. L'application peut calculer une dose pour une vitesse cible.

Il se peut que les valeurs de dose demandées dépassent les limites recommandées pour les bandes. Dans ce cas, vous devez régler la vitesse de votre machine pour obtenir des valeurs de dose qui resteront dans les limites. Il se peut que la vitesse de la machine ne corresponde pas à votre application, mais cette fonction vous permet de calculer la dose exacte pour la vitesse de votre machine.

Nous recommandons de ne pas dépasser une période de 6 mois.  Pendant cette période, les bandes doivent être conservées à l'abri de la lumière et du froid, le mieux étant de les mettre au réfrigérateur.

UID est l'abréviation de Unique Identifier. Chaque unité d'emballage des bandelettes de mesure utilise un UID unique. Avant de pouvoir effectuer des mesures, un UID doit être encaissé. Pour ce faire, la clé doit être connectée au smartphone et l'UID doit être saisi dans le menu "Strips". Sous Settings, le compteur des mesures disponibles s'incrémente ensuite. Les mesures sont possibles tant que le compteur affiche un plus.

L'application UV Analyzer utilise des courbes de référence pour obtenir la meilleure précision. En référence au spectre de la lampe ou du LED, vous devez choisir la courbe de la source UV correspondante. En choisissant une courbe désignée, vous obtiendrez également des informations détaillées sur les niveaux de dose recommandés. Remarque : Les courbes de référence ne peuvent pas être comparées entre elles.

Courbes disponibles pour les sources de lumière UV :

• BLK Fe - (lampes dopées au fer pour les unités IST BLK)
• BLK Hg - (lampes à mercure pour les unités IST BLK)
• Generic Hg - (lampes à mercure pour toutes les unités non IST)
• Generic LED 375-405 nm - (LEDs pour toutes les unités non IST)
• LUV3 385 nm - (LEDs de 385 nm avec optique pour les unités IST LUV3)
• MBS-Li Fe - (lampes dopées au fer pour IST MBS-Li avec écran en quartz)
• MBS-Li Hg - (lampes à mercure pour IST MBS-Li avec écran de quartz)
• SC 395 nm - (LEDs de 395 nm sans optique pour les unités IST/ITL)

L'application affiche les mesures de dose en fonction du type d'unité UV et du spectre, ce qui fonctionne pour les UV et les LED. Le calcul de la dose est exécuté par des courbes de référence et affiché en mJ/cm². Les courbes de référence ont été déterminées avec différents appareils de mesure UV, vous devez donc respecter une déviation possible de l'ordre de +/- 10%.

Avant de procéder à la mesure, vous pouvez saisir et enregistrer des paramètres supplémentaires, tels que le numéro d'unité, les heures de fonctionnement, le nom de la machine et la vitesse de mesure, la distance par rapport au substrat et le réglage de la puissance. Ces paramètres sont informatifs et n'ont aucune influence sur la mesure réelle des UV.

Il existe une certaine sensibilité (jusqu'à 420 nm) à la lumière ambiante. C'est pourquoi nous recommandons de ne pas soumettre la bande à des éclairages forts avant et après le rayonnement UV. Vous devriez également envisager un maximum de 15 minutes avant et après l’irradiation UV.

Dans chaque emballage du UV ANALYZER est inclus un standard de calibration. Celui-ci est utilisé pour le réétalonnage et ne doit pas être échangé avec d'autres. IST METZ recommande que le stick soit soumis à un contrôle en usine une fois par an.  Par conséquent, vous devez renvoyer le bâton à la société IST.

L’UV Analyzer respecte le fait que les bandes UV n'ont pas une sensibilité uniforme sur toute la gamme UV. Les courbes de référence relatives au type de sécheur et au spectre tiennent compte de cet aspect. En outre, chaque stick est référencé par rapport à une norme. Grâce à ces mesures, une qualité de mesure élevée est obtenue.

L'application UV Analyzer offre la possibilité de partager les mesures. Un protocole complet peut être enregistré sous forme de fichier pdf, transmis à une imprimante ou à une adresse e-mail. Veuillez noter que seules les 25 dernières mesures seront stockées dans l'application. Si vous essayez de stocker plus de 25 mesures, la mesure la plus ancienne sera écrasée.

Bien sûr, c'est possible, même si l’UV ANALYZER a été développé pour un équipement IST. Dans ce cas, vous devez choisir une courbe générique qui est proche de votre utilisation.

Non, l'application ne reconnaît que les bandes de du UV ANALYZER d’IST, les bandes de tiers ne sont pas prises en charge.

Lorsque vous connectez le stick à l'application, un message s'affiche et indique l'état de la batterie sous la forme d'un chiffre allant jusqu'à 100.

L'état de la batterie est également accessible via le menu des paramètres sous la rubrique informations sur le capteur.

Lancez l'application, allumez le stick, la LED du stick clignote. Appuyez ensuite sur l'icône représentant le stick dans le coin supérieur droit. Si l'icône devient bleue, la connexion est confirmée. Pour éteindre, il faut appuyer sur le bouton du stick pendant environ 3 secondes.

En sélectionnant le menu des paramètres, vous aurez la possibilité d'entrer les unités souhaitées pour la distance au substrat (cm, in, mm) et la vitesse de la machine (ft/min, mm/s, m/min, m/s). L'adresse mail est uniquement utilisée pour la connexion des administrateurs.

Les balises servent à gérer les mesures récurrentes dans des conditions de mesure constantes. Cela permet de les classer par poste, machine, etc. Le nom d'une balise est créé dans le menu « Paramètres » et son contenu est renseigné à partir des données du menu « Documentation des mesures ». Si le rapport est enregistré après la mesure, la balise est à nouveau demandée. Important : si des modifications ont été apportées dans la documentation, le tag sélectionné sera écrasé par ces modifications. Cela met à jour le tag.

Les données peuvent être exportées sous forme de fichier *.csv ou *.xlsx à partir de l'option de menu « Mesures ». Si la clé est connectée, les balises créées s'affichent. Après avoir sélectionné la balise, tous les éléments peuvent être exportés sous forme d'e-mail dans le format de fichier souhaité.

L'application a besoin d'une connexion à Internet pour le premier démarrage de l'application et la mise à jour des données. Cela permettra de charger les informations nécessaires à partir de la base de données et permettra un fonctionnement hors ligne pendant 14 jours. Après cette période, vous serez invité à vous connecter à Internet pour recevoir les éventuelles mises à jour.

Le stick est connecté par Bluetooth basse énergie avec le smartphone, donc vous devez autoriser l'utilisation de Bluetooth. Le Bluetooth basse énergie nécessite également un partage de la localisation.
