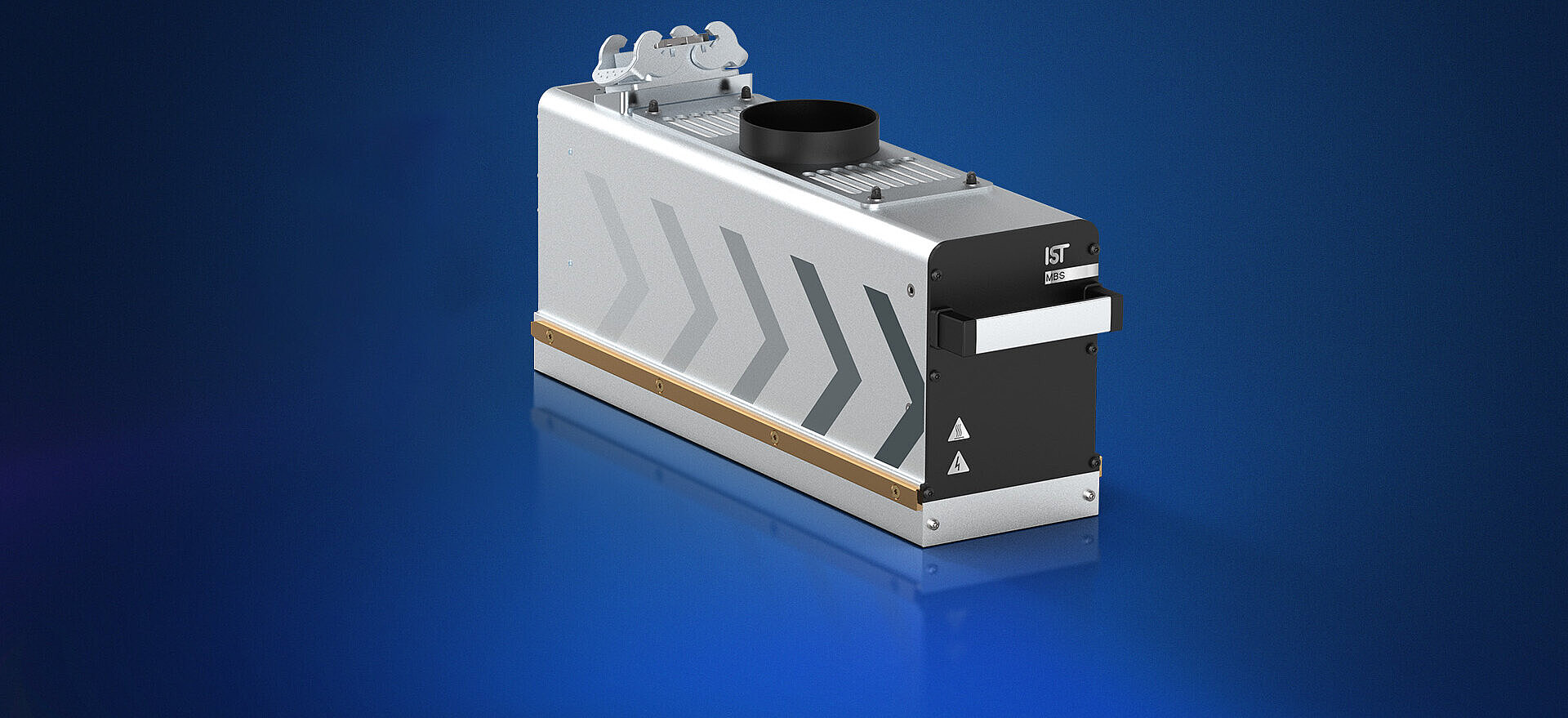

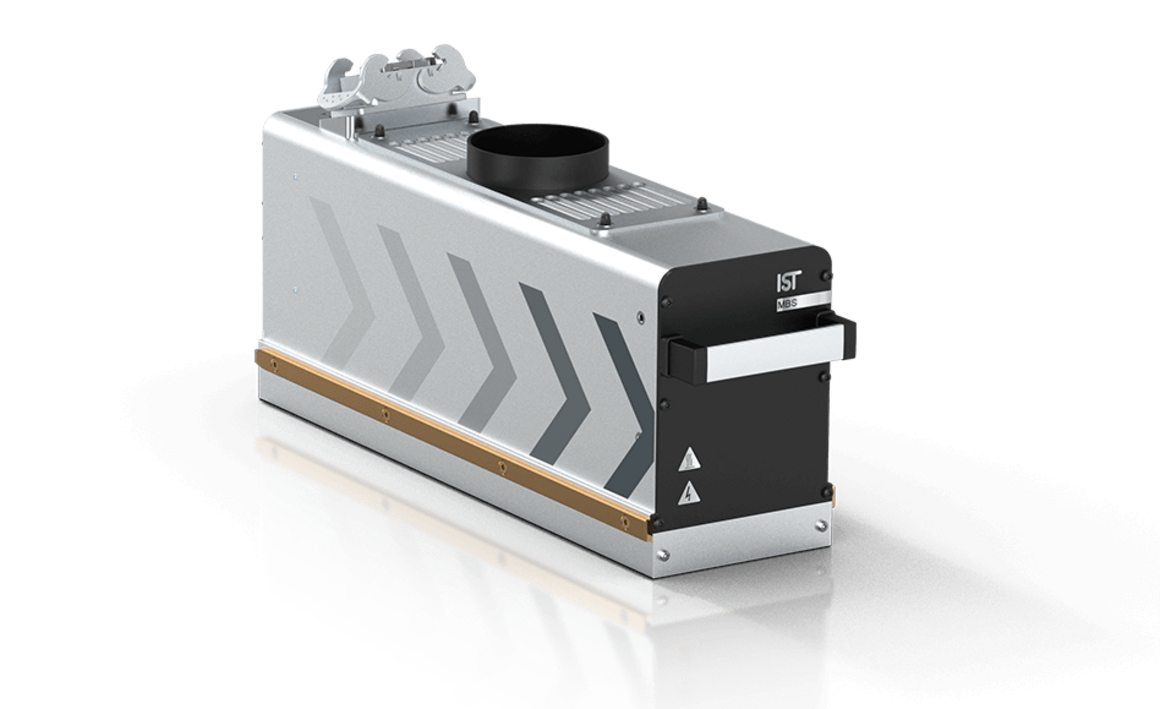

UV System MBS Li

Luftgekühltes System mit einer Leistung bis zu 270 W/cm

Das UV-System MBS LI verbindet die spezifischen Anforderungen des Marktes an die Trocknungstechnologie mit den neuesten technischen Entwicklungen des UV-Anlagenbaus. Das Aggregat wurde speziell für Anwendungen mit hohem Leistungsbedarf entwickelt. Dabei gewährleistet ein bis zu 270 W/cm Lampensystem die optimale Aushärtung. Die kompakte Bauweise mit gewichtsoptimierten Baugruppen ermöglicht eine einfache und kostensparende Integration der UV-Anlage in das Drucksystem bzw. die Fertigungslinie.

Vorteile

Patentierte URS Inlay-Reflektortechnologie
Patentierte URS Inlay-Reflektortechnologie Die integrierte URS-Technologie zeichnet sich durch die optimale Abstimmung der Reflektorgeometrie sowie der Reflexionseigenschaften auf den Produktionsprozess aus. Die URS-Reflektoren reflektieren nur das UV-Licht, die IR-Strahlung wird auf das luftgekühlte Aluminiumprofil durchgelassen. Die besonders widerstandsfähigen Reflektoren zeichnen sich durch sehr hohe Standzeiten und ein optimales Heatmanagement aus.
Schalt- und Steuereinheit
Durch den Einsatz neuester Schalt- und Steuerungstechnologien sind alle gängigen Ansteuerungsarten möglich. Das Spektrum reicht von einer maschinenunabhängigen Steuerung bis hin zu einer vollständigen Integration der Steuerung in das bestehende System, bei der die Leistungsregelung der UV-Anlage an die Maschinengeschwindigkeit gekoppelt ist.
Luftgekühltes UV-Aggregat
Der vollständige Verzicht auf Wasserkühlung erlaubt eine schnelle Installation und reduziert den Wartungsaufwand im Vergleich zu wassergekühlten Systemen.
Shutter-System
Im Stand-by Betrieb schließt sich der Reflektor und schottet die Strahlung zur Warenbahn komplett ab.
Heatmanagement
Eine optimierte Luftstromführung sowie der Einsatz einer Quarzglasscheibe zwischen Lampenraum und Substrat garantieren ein effektives Heatmanagement im UV-System und ermöglichen den Einsatz des UV-Aggregats auch bei temperaturempfindlichen Materialien.
Elektronisches Vorschaltgerät ELC-X Serie
Die ELC Vorschaltgeräte optimieren die Prozesssicherheit im Druck bei gleichzeitig verringerten Betriebskosten. Die elektronische Leistungsregelung ermöglicht einen Dimmbereich der UV-Lampen bis 30%. Spannungsschwankungen werden kompensiert, aus dem hohen Wirkungsgrad resultieren deutliche Energieeinsparungen.
Wartungsfreundlichkeit
Alle Bauteile im Aggregat wie Lampe, Reflektor, Pneumatikzylinder etc. sind leicht zugänglich. Der Lampenwechsel ist ohne zusätzliche Arbeiten oder den Ausbau von Teilen möglich.
